GaBi软件操作小技巧——1.1模型排版美化

1501
发表时间:2019-11-27 16:57作者:cneco来源:希耐科
文章附图

本篇操作技巧主要针对和小编一样有强迫症或学术发表需要美观截图的客户。
1.模型大小调整、对齐及分布(仅限GaBi ts 9.0及以上版本)

基本操作流程:按住左键框选模型,在选好的模型上单击右键,打开右键菜单栏。具体操作见下图

①大小调整

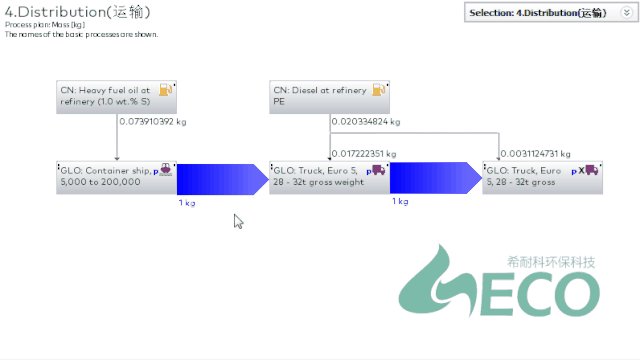

图1 模型大小调整


②对齐及分布

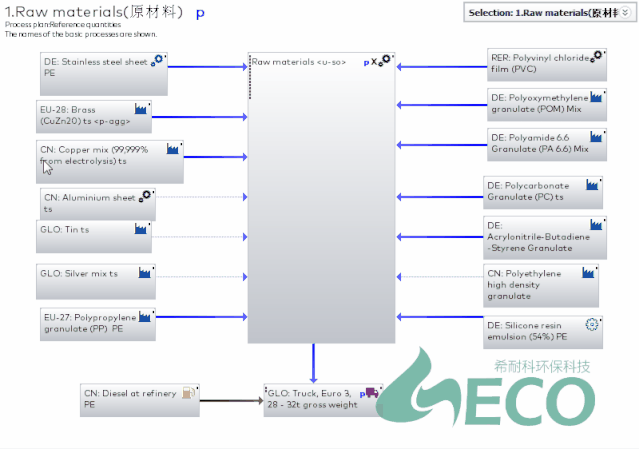

图2 对齐分布


2.模型连接线(flow)的优化
为使模型图变得美观,可以对连接线条的拐点、颜色进行调整。

①线条位置

左键选中连接线,之后在要调整的位置左键按住拉动即可。

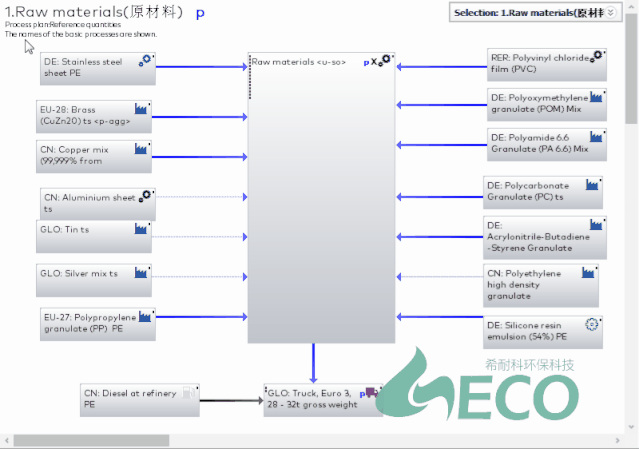

图3 模型大小调整

②线条颜色

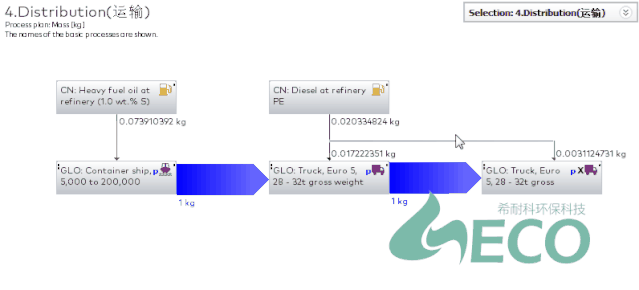

图4 模型大小调整


因软件内自动根据flow大小,将连接线调粗调细,故在操作图最后增加了统一连线粗细的操作

flow连线的颜色、粗细都需要通过【属性窗口】来操作。当所选对象不同时,会有不同的操作选项。线条颜色是通过连线的【属性窗口】设置,粗细的话,因是软件自动比较得到的,需要单击plan内空白处(使属性窗口对象切换为plan),通过【属性窗口】更改plan内的量化依据(质量、体积)为"Reference quantities",中文为“参考量化范围”,使得每个连接线按照各自的单位显示。该操作也可用于plan内有能源类数据,而显示为“0 kg”的情况。

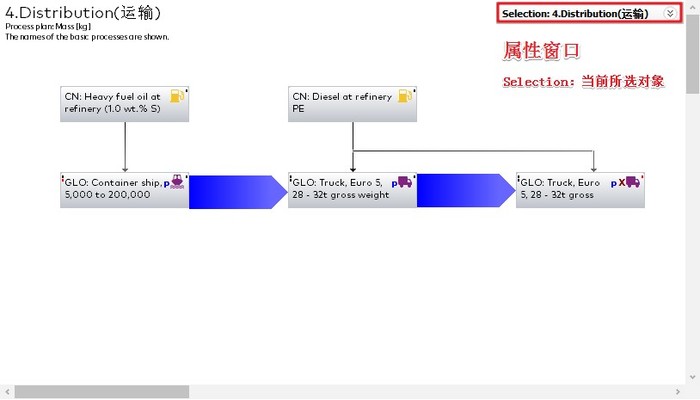

图5 属性窗口位置

更多功能,有待大家去发现。
